terça-feira, 25 de junho de 2013

Diagrama Elétrico Lavadora Brastemp BWF08A


Esquema elétrico da Lavadora Brastemp BWF08A

Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI

Diagrama Elétrico da lavadora Brastemp Mondial BLL22MAB


Esquema Elétrico da Lavadora Mondial modelo BLL22MAB


Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI


Diagrama Elétrico Lavadora Brastemp BWQ24B Tira Manchas

Esquema Elétrico Lavadora Brastemp Tira Manchas 07 kilos


Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI

segunda-feira, 24 de junho de 2013

Refrigerador Brastemp BRM33, BRM37 e BRM43 Não Gela Parte Inferior - Dreno Entupido

Refrigerador Brastemp BRM33 Não Gela Parte Inferior e Pingando água dentro da Geladeira

Refrigerador Brastemp BRM37 Não Gela Parte Inferior e Pingando água dentro da Geladeira

Refrigerador Brastemp BRM43 Não Gela Parte Inferior e Pingando água dentro da Geladeira



Quer ser um profissional como eu e ganhar até 10 salários por mês consertando Eletrodomésticos?
Quer comprar o kit dreno - CLIQUE AQUI

   Este refrigerador é o menor de uma série de 03 produtos da mesma linhagem, fabricados a partir de 1999/2000, eles começaram a apresentar depois de anos de uso, um problema comum em todos os modelos 33/37/43. O Problema a qual me refiro, é o entupimento do duto do dreno, em muitos refrigeradores é comum o entupimento do duto do dreno por sujeira, lodo, objetos e nestes produtos também é comum que esses itens venham obstruir a passagem da água do degelo para o coletor que fica encima do compressor, mas nesse caso vamos tratar de um problema pertinente nesses três modelos, que é o encharcamento do poliuretano, ou seja, a espuma de vedação do gabinete que envolve o coletor do dreno encharca de água, que por estar em ambiente congelado acaba congelando também e impedindo assim o fluxo da água para o coletor que fica sobre o compressor.
   Tendo em vista que isso era um problema constante, a Brastemp criou um kit, chamado kit dreno, para corrigir esse problema de forma menos complicada que a troca de todo gabinete do produto, então o que tem que ser feito é uma intervenção no gabinete para retirar todo poliuretano encharcado, com essa operação de retirada do poliuretano, elimina-se o dreno que é interno, e instala-se um novo dreno, agora por fora do produto, isso corrige de forma eficaz o problema do encharcamento da espuma de vedação, e consequentemente corrige o problema mais grave, que é o refrigerador deixar de gelar na parte de baixo, devido ao bloco de gelo impedir a circulação de ar.
   Vou expor aqui, não detalhadamente por falta de condições e espaço, a forma como tem que ser feito para corrigir o problema, o kit usado não foi o específico para esse modelo,  pois a loja de peças não tinha disponível em estoque o kit para esse modelo específico que é um BRM33A, foi usado nesse produto então, o kit de outro modelo, o da BRM43A, que se diferencia do kit correto apenas na estética da cobertura da parte traseira e no comprimento da mangueira do kit dreno novo, mas isso é apenas estética como eu disse, e em nada vai influenciar no funcionamento do produto, e também não vai alterar a estética frontal, pois todo trabalho é feito na parte externa e traseira do refrigerador.

Evaporador Brastemp BRM33 Com Dreno Entupido de Gelo

Quer ser um profissional como eu e ganhar até 10 salários por mês consertando Eletrodomésticos?

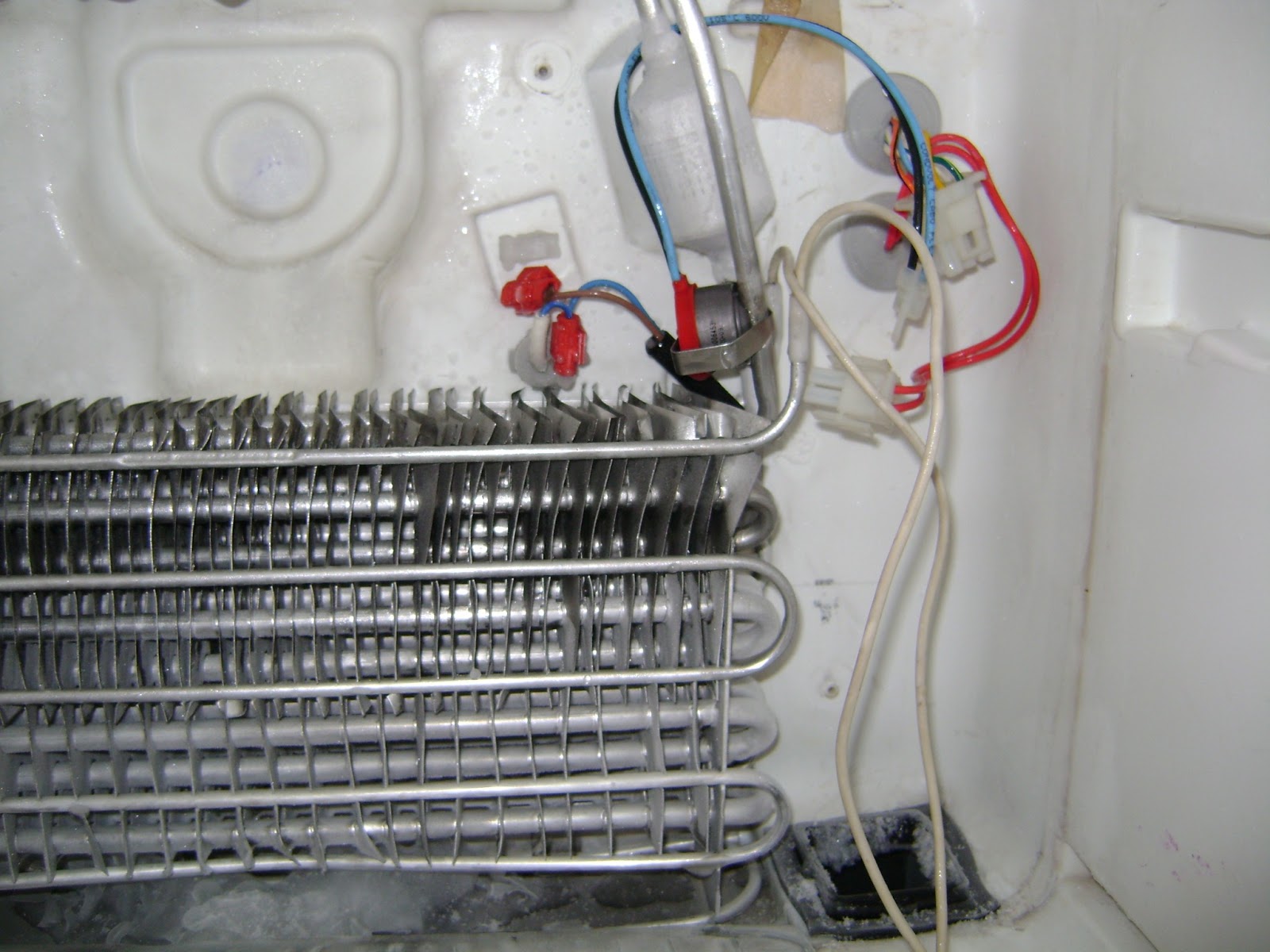

Evaporador Brastemp BRM33 sem formação de gelo nas alhetas


Bloco de Gelo no Duto do dreno do Refrigerador BRM33A



   Veja que após desmontar a tampa que protege o evaporador, visualizamos o evaporador sem formação de gelo em excesso, e mesmo assim o produto deixou de gelar na parte do refrigerador, nota-se então um bloco de gelo no alicerce do evaporador, bem onde cai a água do degelo, isso é a característica mais evidente que o dreno está totalmente encharcado e bloqueado por gelo. Nesse caso então teremos que fazer um corte na parte traseira do produto, para retirar a espuma de vedação encharcada e corrigir o problema, a primeira coisa a fazer é, desligar o produto da tomada, e deixar como está mesmo, com o freezer desmontado para facilitar a circulação de ar e o derretimento do gelo que se acumulou naquele ponto.
   Então deixaremos o produto desligado e com as duas portas abertas por pelo menos 24 horas, para que o gelo dentro do poliuretano derreta e torne o serviço de remoção menos complicado.


Condensador do Refrigedor Brastemp BRM33A

   Após 24 horas com o produto desligado, solta-se o condensador das travas que prendem ele a parte traseira do gabinete, para se ter acesso ao local do dreno, apenas solta-se deixando o produto próximo á uma parede, para que o condensador não fique no chão, e sim apoiado na parede, pois os canos por onde passam o gás não podem quebrar ou trincar, apenas retira-se o condensador do local onde é fixado, para se ter espaço para trabalhar na traseira do produto.

Quer comprar o kit dreno - CLIQUE AQUI

Dreno do Refrigerador Brastemp BRM33

   Então faz-se uma abertura de 15 cm quadrados exatamente onde está localizado o dreno na parte interna do gabinete, nesse modelo a cobertura é de plástico colado ao poliuretano, então com uma faca fazemos o corte e retiramos o pedaço cortado, nos modelos em que o fundo do produto é de chapa metálica, tem que se cortar essa parte para ter acesso ao dreno, é um pouco mais complicado e trabalhoso.

Quer ser um profissional como eu e ganhar até 10 salários por mês consertando Eletrodomésticos?


Coletor do dreno do Refrigerador Brastemp Brm33A, encharcado de gelo
   Não sei se dá para perceber, mas entre as peças pretas, do canto superior esquerdo, tem muita espuma encharcada de água, que era gelo sólido, mas por ter ficado desligado por 24 horas, agora escorre muita água de dentro da espuma, justamente onde a mangueira se encaixa no coletor.

Dreno do Refrigerador Brastemp BRM33 coberto por poliuretano encharcado

Retirando espuma de poliuretano do dreno do refrigerador Brastemp

Quer comprar o kit dreno - CLIQUE AQUI
   Para retirar a espuma encharcada, é necessário cuidado e paciência, com uma chave de fenda, vai se soltando toda espuma em volta do dreno, com muito cuidado mesmo, pois se fizer algum furo ali, vai estar acessando diretamente o interior do refrigerador, ficando então um furo exposto na parte interna do produto, que além de prejudicar a parte estética interna, dependendo do local da perfuração, pode também prejudicar o funcionamento.
Cortando a mangueira do dreno do Refrigerador Brastemp 330 litros
   Depois de retirado toda espuma congelada, então corta-se a mangueira do dreno para retira-la fora e limpar alguma sujeira que possa estar ali no duto, com muito cuidado, pois ela fica bem rente á estrutura de plástico que faz o acabamento da parte interna do refrigerador.

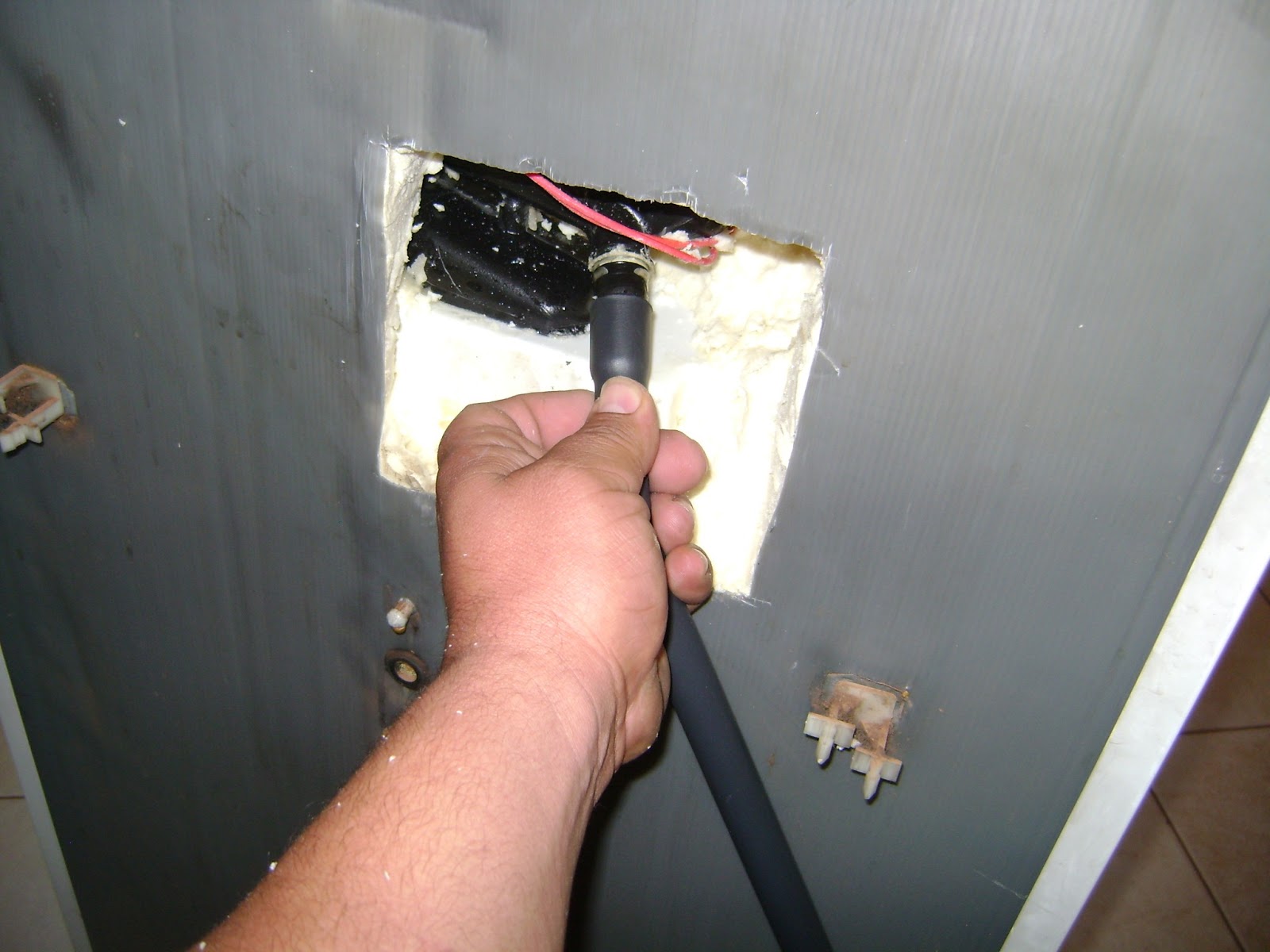

Retirando mangueira do dreno refrigerador Brastemp BRM33



Mangueira do Dreno Refrigerador Brastemp duplex 330 litros

Mangueira do dreno geladeira Brastemp 330 litros


Instalando mangueira do dreno da geladeira Brastemp 330 litros
   Esta é a mangueira nova, que conecta-se onde foi retirada a mangueira velha do dreno, agora a mangueira não vai mais ficar interna no produto, ficará na parte externa, entre o gabinete e o condensador, antes de conetar a mangueira, limpe bem o local onde vai encaixar, veja se não tem sujeira, lodo, limpe tudo e seque bem o local do encaixe.

Quer comprar o kit dreno - CLIQUE AQUI
Parte traseira do gabinete do refrigerador Brastemp 330 litros


   Lembram que eu disse lá atrás que esse kit que estou aplicando não é o exato para esse modelo, e agora é que percebe-se porque, o kit original para esse modelo, vem com esse tampão na mesma cor e no mesmo material do qual é feito o fundo do gabinete, então após colado no produto, ele fica da mesma cor e no mesmo formato, tornando o trabalho praticamente imperceptível, mas como o cliente não ia ficar sem a geladeira por uma questão de detalhe, porque essa é a parte traseira e fica virada para a parede, jamais vai aparecer, eu coloquei o kit dreno usado em outro modelo de produto, onde o fundo é metálico e branco.
    A parte do tampão que fica virada para o gabinete vem com uma camada de cola dupla face, tem uma aderência poderosíssima, então você abre apenas o furo para passar a mangueira, depois que o tampão estiver no local, retira a camada de papel que protege a parte colante, para que ele não fique grudando fora de hora e fora de local, com ele no lugar, retire a camada de papel e fixe no gabinete, após colado, não vai sair de jeito nenhum.

Quer ser um profissional como eu e ganhar até 10 salários por mês consertando Eletrodomésticos?



Espuma expansiva - Poliuretano

Injetando poliuretano no Gabinete do Refrigerador Brastemp Frost Free

   Com o tampão devidamente colado, falta apenas preencher o espaço aberto com a retirada do poliuretano encharcado, então aplicamos o poliuretano líquido, para preencher todo espaça vazio que ficou em volta do dreno, leia as instruções de uso do produto e pronto.
   Depois de aplicado a espuma, o produto precisa ficar por no mínimo mais 12 horas desligado, para que a espuma seque totalmente, depois desse tempo, pode religar o produto que o problema com de dreno congelando vai estar completamente resolvido. Não precisa injetar muita espuma, ela é EXPANSIVA, um ou dois jatos curtos no máximo, caso depois de aplicada ela comece a sair pelo buraco do tampão, não se preocupe, é normal, como ela expande, se não couber na cavidade, com certeza vai sair pelo furo, depois que secar corta-se para dar um melhor acabamento e pronto, recoloca-se a grade e liga-se depois do prazo de secagem.
Quer comprar o kit dreno - CLIQUE AQUI




Quer ser um profissional como eu e ganhar até 10 salários por mês consertando Eletrodomésticos?



Diagrama Elétrico Refrigerador Brastemp BRM33A


Esquema elétrico refrigerador Brastemp Duplex BRM33A




Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI

Refrigerador Electrolux DF46 Não Gela, Não liga, Não Gela a Parte Inferior



   Refrigerador Electrolux DF46 Não refrigera a parte inferior - Quando o produto apresenta esse defeito, geralmente o que ocorre é que ele deixa de fazer os degelos periódicos, então acumula-se gelo em excesso no compartimento freezer, e esse gelo acumulado impede a circulação de ar, o que tem que se fazer, é desmontar os acessórios do freezer e acessar a parte onde ficam os componentes, a primeira coisa a se testar é a resistência de degelo que fica em volta do evaporador (congelador), caso a resistência esteja queimada, a troca da peça vai corrigir o problema, porém o que mais tem ocorrido é outro problema, então se testando a resistência de degelo, constatar que ela tem continuidade, ou ligando ela diretamente á tomada ela aquece normalmente, o que tem que ser feito é a troca do kit de degelo, a Electrolux comercializa para esse modelo as peças não mais separadas, vem em uma caixa com três peças que são elas:
-  Placa eletrônica
-  Rede sensora
- Ventilador com sensor de temperatura ( o ventilador mesmo não estando queimado tem que ser trocado, porque o sensor de temperatura que vem para reposição juntamente com o kit, fica na mesma fiação do ventilador, por isso a obrigatoriedade da troca do ventilador)
   Vamos supor que o produto pare de gelar totalmente, ou seja apenas acenda as luzes e nada mais funcione, então o que tem que ser feito é testar o motor compressor, do lado esquerdo do compressor tem uma caixinha onde vão o rele e o protetor térmico, retire a tampa da caixinha, desligue os fios que alimentam de energia o compressor e com um cabo de força ligue diretamente o motor á uma tomada, se ele partir, deixe funcionar por uns dez minutos, caso ele funcione normalmente, o problema é o kit de degelo, mas nesse caso específico, eu não aconselho a trocar todo o kit, abra o kit, retire apenas a placa eletrônica e faça a troca, guarde o restante das peças que são a Rede Sensora e o Ventilador com Sensor, digo isso porque trocar a placa é bem simples, apenas um parafuso prende a caixa onde está a placa, e como ela parou de gelar totalmente, não há necessidade da troca do kit de imediato, mesmo não sendo comercializada apenas a placa em separado, troque a placa que fica presa ao gabinete do lado esquerdo do compressor, ligue, e o produto volta a funcionar normalmente, então guarde as duas peças para que se eventualmente o produto deixe de gelar a parte inferior, essas peças sejam substituídas, eu já peguei casos em que o produto parou totalmente e troquei apenas a placa eletrônica do kit e o problema foi sanado.


Kit Placa, Rede Sensora e Ventilador com Sensor DF46 Electrolux

Caixa Branca onde a placa Eletrônica Electrolux DF46 fica dentro

Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI





domingo, 23 de junho de 2013

Diagrama Elétrico Refrigerador Electrolux DC45




Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI

quarta-feira, 19 de junho de 2013

Lavadora LT50 Electrolux -Vazando água


   Pode ser que você perceba um vazamento de água nessa lavadora, e tenha dificuldade em localizar a fonte do vazamento, então vou dar uma dica, pois é característica do modelo, visto que não foi a primeira vez que me deparei com esse mesmo problema.
   Com a lavadora cheia de água, incline ela um pouco pra trás, recostando ela na parede para que fique apoiada e assim você possa ver a parte inferior com segurança, se preciso peça para alguém apoiar a lavadora enquanto você localiza o vazamento.



   Mesmo nessa foto, não tendo pego o ponto exato do vazamento, postei a foto mesmo assim, para que vocês entendam o contexto de onde está posicionada a mangueira, veja que aquela mangueira cinza e sanfonada, é a mangueira que é ligada a eletrobomba de drenagem, ela tem uma abraçadeira preta, que fixa ela ao gabinete, prende ela a lataria do produto para que não fique solta, e porventura batendo na lata e fazendo barulho. O problema está justamente nessa fixação dela ao gabinete, vou explicar com a próxima foto.


   Na foto acima, fica bem visível a mancha de água e sabão escorrendo da mangueira, bem no ponto onde ela fica roçando no gabinete da lavadora. Quando a lavadora está em funcionamento, inevitavelmente ela movimenta o tanque e faz com que a mangueira fique o tempo todo deslizando no gabinete, e esse atrito, com passar do tempo, acaba perfurando a mangueira, e causando o vazamento.


  Veja que na foto acima, eu puxei a mangueira, e fica evidente que além de danificar a mangueira, a tinta do gabinete também foi removida pelo atrito constante.
   Para resolver esse problema, duas opções que vão sanar de vez o vazamento, a primeira delas seria trocar a mangueira por outra original. Mas com tempo sabemos que vai ocorrer novamente, porque a mangueira vai ficar na mesma posição. Então o que eu fiz nesse caso, foi afastar a mangueira, e sabendo onde estava o furo, com uma fita isolante, comecei a  passar uns 5 centímetros antes do furo, passando a fita pelo furo e mais uns 5 centímetros a frente, dando voltas na mangueira, tem que se aplicar um pouco de força, para que a fita isolante fique bem esticada e vede perfeitamente, então voltei com a fita dando voltas, até cobrir o mesmo ponto novamente, e depois mais uma vez, enfim,  passando a fita isolante umas 5 camadas sobre o furo, então a fita vai criar uma proteção firme, e por recobrir as dobras da mangueira, a camada de fita isolante, vai criar uma superfície lisa dificultando então que a ação do atrito venha causar novo vazamento.


Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI




terça-feira, 18 de junho de 2013

Lavadora Electrolux LT50 - Não Centrifuga


   Lavadora Electrolux modelo LT50 Não Centrifuga


Quer ser um profissional como eu e ganhar até 10 salários por mês consertando Eletrodomésticos?



A lavadora faz todos os programas, porém não centrifuga, coloquei a lavadora para drenar, levantei a parte da frente para que eu pudesse observar o funcionamento da parte mecânica dela, então vi que o termo-atuador, que é a peça elétrica responsável por puxar as engrenagens e coloca-las em posição de centrifugar, não estava queimada, porém o termo-atuador, quando energizado, vai se movendo até que o acionador que fica na frente do termo-atuador, não chegava a tocar no interruptor, assim ele conseguia colocar as engrenagens na posição correta, mas não tocava o interruptor, e sem tocar o interruptor ele não iria liberar corrente para o motor funcionar e fazer girar o cesto para centrifugar, minha dúvida então era, será que o defeito não pode ser o conjunto de engrenagens plasticas, os cames, que não estavam permitindo o termo-atuador tocar o interruptor, na dúvida, e para que o serviço não fosse comprometido, troquei então o termo-atuador, mesmo sem estar queimado, e também o conjunto de cames.

- Termo-atuador é á peça onde estão ligados dois fios, pois a peça é elétrica e na cor vermelha, ela é encaixada apenas e tem um parafuso  e uma arruela de segurança, para que ela não se solte
- Na frente do termo-atuador, tem um acionador branco que é apenas encaixado na peça.
- Veja que no final tem um um interruptor preto, é ele é acionado pela peçinha branca que o termo-atuador empurra.
- O Termo-atuador vermelho, empurra a peça branca, que toca a peça preta, então a lavadora centrifuga.

   Caso a lavadora não centrifugue, coloque ela na posição de centrifugação, levante a parte da frente da lavadora, recostando ela na parede, observe ela funcionando por uns minutos, se perceber que o termo-atuador não se move pra frente, ou seja empurrando o acionador branco em direção ao interruptor presto, ligue um cabo de força direto no termo-atuador, espere por uns minutos, e se ele não se mover, troque a peça, então nesse caso não vai precisar trocar o jogo de cames, se o termo estiver queimado, troque apenas ele.


   Aí estão, jogo de cames e termo-atuador defeituosos, nem sei se existem jogo de cames paralelo, mas são peças que eu recomento serem trocadas somente por peças originais, apesar de serem peças plasticas, elas tem engrenagens, e tem que se encaixar perfeitamente, por isso, no caso dessas peças em especial, jamais coloque peças paralelas.


Quer ser um profissional como eu e ganhar até 10 salários por mês consertando Eletrodomésticos?



domingo, 16 de junho de 2013

Como Trocar Varas de Suspensão Pneumáticas da Lavadora Brastemp BWL11A?








- Desparafuse os 03 parafusos de 8 mm atrás da tampa.



- Levante a parte traseira da tampa uns 10 centímetros e force pra frente

que a tampa vai soltar as travas e se abrir, depois levante a tampa, com a lavadora recostada na parede, para que a tampa totalmente aberta fique apoiada na parede



- solte o anel superior que cobre o tanque e o cesto, ele tem apenas travas, solte com as mãos, não precisa de ferramentas.



- Sem o anel, retire os tirantes que ficam presos nas varas de suspensão e no tanque, solte os quatro do lado do tanque, para que fiquem presos apenas nas varas de suspensão.


- Deite a lavadora, depois dela deitada, abra a tampa e puxe pra fora do gabinete o conjunto tanque e cesto, assim vai ter uma folga das varas de suspensão.

- Puxe as varas de suspensão pra frente, assim o apoio plástico que prende ela no topo do gabinete folga, então solte o apoio, bata nele de cima pra baixo que ele desencaixa.

- Sem o apoio, volte a vara de suspensão passando pela cavidade, então puxe com força o tirante para ele se soltar da vara de suspensão.

- Sem o tirante, a vara fica livre para sair por baixo, então retire a velha e coloque uma nova no local.

- Com a vara nova no local, coloque primeiramente o tirante, passe a vara pela cavidade e recoloque o apoio superior da suspensão, e trave ele na parte superior do varão.

- Faça isso com as quatro varas, levante a lavadora, prenda os tirantes ao tanque, recoloque o anel e feche a tampa.

- Pronto, pode colocar para centrifugar com roupas e vai ver a diferença, abraço


video do meu canal do youtube ensinando a trocar as peças:





Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI




Diagrama Elétrico Lavadoras Brastemp Eletrônica - BWG10A - BWC10A e BWF09A


Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI



Diagrama Elétrico Lavadoras Brastemp Eletrônica - BWB22B


Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI



Diagrama Elétrico Lavadora Consul - CWE06



Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI

Diagrama Elétrico Lavadoras Brastemp Eletrônica - BWC07A e BWC08A



Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI

sexta-feira, 14 de junho de 2013

Diagrama Elétrico Lavadoras Brastemp Eletrônica - BWF08B


Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI



Diagrama Elétrico Lavadoras Brastemp Eletrônica - BWQ24A



Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI

Diagrama Elétrico Lavadoras Brastemp Clean - BLL22MGD





Diagrama Lavadora Brastemp Clean - BLL22MGD



Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI







quarta-feira, 12 de junho de 2013

Lavadora Electrolux LM06 - Não Lava e Não Entra Água


   Lavadora Electrolux LM06 - Entrada de água comprometida, ela dá jatos de água durante o enchimento, então a água não entra continuamente, e as vezes nem os jatos de água ela consegue fazer, assim a lavadora nem enche, confunde-se esse problema com válvula de entrada dágua queimada, o que deve se fazer é testar as bobinas elétricas da válvula, se elas estiverem ok, então com certeza o problema é na placa.
   Nessa lavadora, apresentavam-se dois defeitos, esse de entrar água cortando corrente para a válvula e também o problema de não mais agitar a roupa, além de não entrar água, ela quando entrava, parava no nível correto, mas não agitava, não lavava as roupas, para corrigir, foi trocada a placa eletrônica de código, 64800160 da CP Eletronica.

Placa Eletrônica 64800160 para LM06 - Fabricante CP Eletrônica

Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI

segunda-feira, 10 de junho de 2013

Componentes Da tampa da lavadora Tira Manchas BWQ24BBBNA



Lavadora de roupas Brastemp BWQ24BBB, TIRA MANCHAS 07 KG


Para abrir a tampa da lavadora, retire os dois parafusos que prendem a tampa fixa na parte traseira do gabinete.



Com os parafusos soltos levante a parte traseira da tampa e empurre para frente, na parte dianteira ela tem travas que prendem a tampa ao gabinete.


Com a tampa aberta fica fácil localizar os componentes que controlam todas as funções do produto:
-  Placa eletrônica, gerencia todas as funções
- Válvula de três vias, libera a entrada de água para cada fase do processo de lavagem
- Pressostato controla a quantidade de água dentro da lavadora, para cada nível e quantidade de roupas
- Interruptor de tampa, ou micro-chave, ela entra em pausa toda vez que a tampa da lavadora é aberta


Placa eletrônica


Válvula de três vias


Pressostato - controle de nível


Micro chave ou Interruptor de tampa

Quer ser um profissional na área de conserto de eletrodomésticos?
Faça um curso profissionalizante e ganha até 10 salários por mês, escolha um dos cursos abaixo:

Curso completo de conserto de LAVADORAS - CLIQUE AQUI

Curso completo o segredo dos REFRIGERADORES -  CLIQUE AQUI

Curso completo manutenção de AR SPLIT - CLIQUE AQUI
